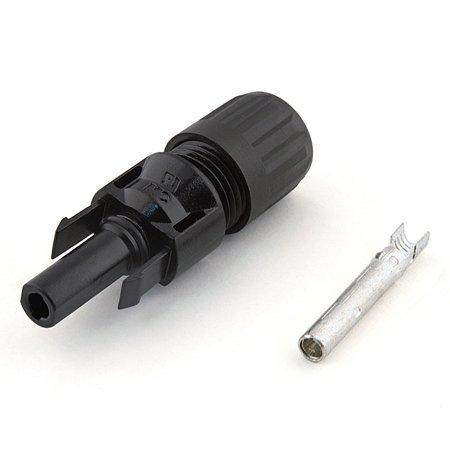

Conector hembra (casquillo) fotovoltaico Original MC4 de Stäubli Electrical Connectors, tipo PV-KBT4/6X-UR. Está diseñado para la terminación por crimpado de cables solares de sección 4 o 6 mm² / 12 o 10 AWG, con un diámetro exterior de 5,5 a 7,4 mm.
El probado sistema de contacto MULTILAM mantiene bajas pérdidas eléctricas durante toda la vida útil del conector. Utilizar únicamente con un conector compatible de la familia MC4 y un cable adecuado.
Características técnicas
Fabricante: Stäubli Electrical Connectors
Gama: Original MC4
Tipo: PV-KBT4/6X-UR - conector hembra (casquillo)
Referencia Stäubli: 32.0142P0100-UR
Sección del conductor: 4 o 6 mm² / 12 o 10 AWG
Diámetro exterior del cable: 5,5 a 7,4 mm
Anchura de la abertura de crimpado: 5,8 mm
Tipo de terminación: crimpado
Características asignadas IEC: 1.100 V CC / 39 A (IEC 62852)
Características asignadas UL: 1.500 V CC / 35 A con 12 AWG; 50 A con 10 AWG (UL 6703)
Resistencia de contacto: inferior a 0,25 mΩ
Temperatura ambiente de servicio: -40 °C a +85 °C
Temperatura límite superior: +105 °C
Grado de protección, conectado: IP65 / IP68 (1 m, 1 h)
Grado de protección, desconectado: IP2X
Sistema de contacto: MULTILAM
Material del contacto: cobre estañado
Material aislante: PC/PA, clase de inflamabilidad UL94-V-0
Número máximo de ciclos de conexión: 100
Consejo: proteger los conectores sin acoplar de la suciedad con tapones de protección Stäubli adecuados.
