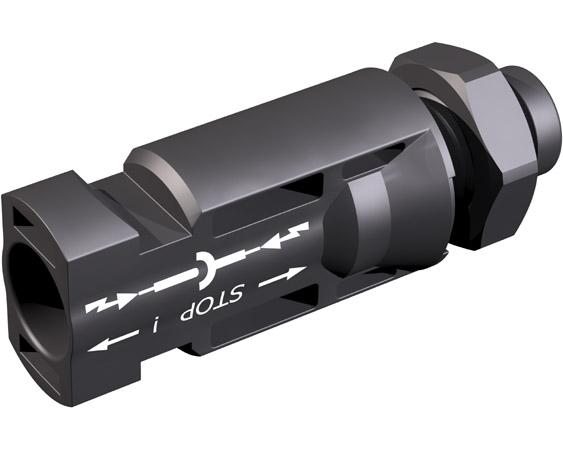

Base de empotrar MC4 Macho Stäubli PV-ADSP4-S2-UR/6
Conector de panel MC4 macho (pin) Original MC4 de Stäubli Electrical Connectors, tipo PV-ADSP4-S2-UR/6. Sirve de interfaz entre un inversor o una caja de conexiones y una cadena fotovoltaica.
Se monta directamente mediante rosca o en una placa perforada. Se incluyen la tuerca de plástico y la junta de estanqueidad de la envolvente.
Características técnicas
Fabricante: Stäubli Electrical Connectors
Gama: Original MC4
Tipo: PV-ADSP4-S2-UR/6 - conector de panel MC4 macho (pin)
Referencia Stäubli: 32.0079P0100-UR
Sección del conductor: 4 o 6 mm² / 12 o 10 AWG
Anchura de la abertura de crimpado: 5,8 mm
Tipo de terminación: crimpado
Características asignadas IEC: 1.100 V CC / 39 A con 4 mm²; 45 A con 6 mm² (IEC 62852)
Características asignadas UL: 1.500 V CC / 35 A con 12 AWG; 50 A con 10 AWG (UL 6703)
Resistencia de contacto: inferior a 0,25 mΩ
Temperatura ambiente de servicio: -40 °C a +85 °C
Temperatura límite superior: +105 °C
Grado de protección, conectado: IP66 / IP68 (1 m, 1 h)
Grado de protección, desconectado: IP2X
Sistema de contacto: MULTILAM
Material del contacto: cobre estañado
Material aislante: PC/PA, clase de inflamabilidad UL94-V-0
Número máximo de ciclos de conexión: 100
Utilizar únicamente con un conector compatible de la familia MC4 y un cable adecuado.
