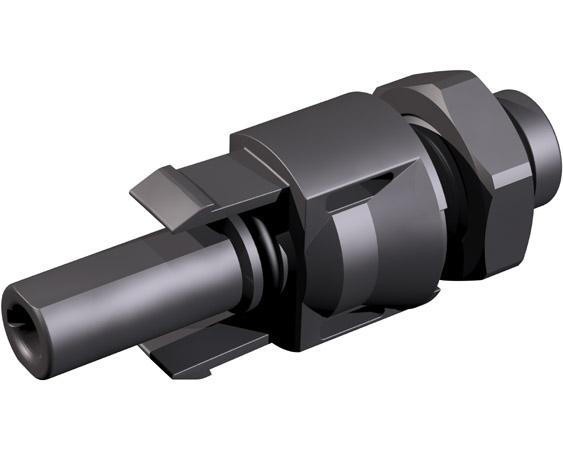

Conector de panel MC4 hembra (casquillo) Original MC4 de Stäubli Electrical Connectors, tipo PV-ADBP4-S2-UR/2,5. Sirve de interfaz entre un inversor o una caja de conexiones y una cadena fotovoltaica.
Se monta directamente mediante rosca o en una placa perforada. Se incluyen la tuerca de plástico y la junta de estanqueidad de la envolvente.
Características técnicas
Fabricante: Stäubli Electrical Connectors
Gama: Original MC4
Tipo: PV-ADBP4-S2-UR/2,5 - conector de panel MC4 hembra (casquillo)
Referencia Stäubli: 32.0076P0001-UR
Sección del conductor: 1,5 o 2,5 mm²; 14 AWG según UL
Anchura de la abertura de crimpado: 4,0 mm
Tipo de terminación: crimpado
Características asignadas IEC: 1.100 V CC / 17,5 A con 1,5 mm²; 22,5 A con 2,5 mm² (IEC 62852)
Características asignadas UL: 1.500 V CC / 30 A con 14 AWG (UL 6703)
Resistencia de contacto: inferior a 0,25 mΩ
Temperatura ambiente de servicio: -40 °C a +85 °C
Temperatura límite superior: +105 °C
Grado de protección, conectado: IP66 / IP68 (1 m, 1 h)
Grado de protección, desconectado: IP2X
Sistema de contacto: MULTILAM
Material del contacto: cobre estañado
Material aislante: PC/PA, clase de inflamabilidad UL94-V-0
Número máximo de ciclos de conexión: 100
Utilizar únicamente con un conector compatible de la familia MC4 y un cable adecuado.
